无水炮泥的产品配方

来源：http://www.anyangyejin.com/news967030.html发布时间：2023/8/16 8:47:00

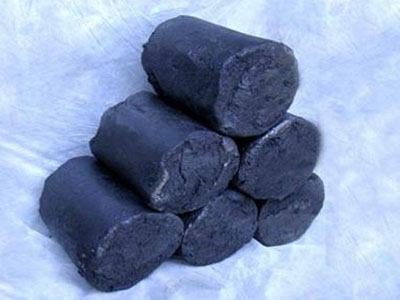

目前我国多数钢铁企业所用的无水炮泥多为炮泥厂家供应，种类繁多，在成份和性能上也有很大不同，只有部分国企拥有自已的炮泥制作车间，所用炮泥配方依实际应用情况及高炉要求不同而各不相同，以下提供其通用配比，生产中可根据高炉炉容及冶炼强度等实际情况酌情调节。

无水炮泥的物理性能指标表明：改进后的炮泥显气孔率由30.3%下降到21.5%~24.7%，体积密度由1.98g·cm-3提高到2.50~2.74g·cm-3，抗折强度由0.41MPa提高到高5MPa，耐压强度由6.2MPa可提高到18MPa左右;SiC含量10.7%，Si3N4含量4.36%。其配方:20 % -40%的焦粉，20%左右的黏土粉，10%左右的沥青，10% -20%的棕刚玉，10%的碳化硅，5%-7%的绢云母，13%一14%的结合剂。结合剂有二葱油、煤焦油和树脂等。无水炮泥的配方中焦粉量、沥青和棕刚玉的量随着高炉炉容、顶压和强化程度而变化:炉容越大，顶压越高，强化程度越大，焦粉含量越低，沥青和棕刚玉的含量越多。以上是小编给大家分析的无水炮泥的产品配方，希望对大家有所帮助。后期大家有任何关于无水炮泥的产品问题，大家可以及时在网站与我们留言。

上一条：使用无水炮泥时要遵守哪些原则

下一条：听小编给大家说，无水炮泥的主要作用？
