无水炮泥的物理指标

来源：http://www.anyangyejin.com/news851424.html发布时间：2022/8/10 15:40:00

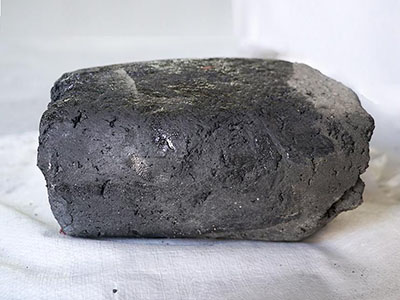

无水炮泥的物理性能指标表明：改进后的炮泥显气孔率由30.3%下降到21.5%~24.7%，体积密度由1.98g·cm-3提高到2.50~2.74g·cm-3，抗折强度由0.41MPa提高到高5MPa，耐压强度由6.2MPa可提高到18MPa左右;SiC含量10.7%，Si3N4含量4.36%。2500m3高炉无水炮泥的物理性能指标表明：显气孔率<30%，体积密度2.0g·cm-3，抗折强度3MPa，耐压强度8MPa;马夏值0.45~0.7MPa(50℃)。质量高炉无水炮泥可使出铁口出铁时间延长，降低出铁次数;但如果强度太高，打泥压力大，成本高，开铁口困难，单次打泥量大(高炉为400~500kg)，污染环境，这些都不利于生产。

以上是小编给大家分析的无水炮泥的物理性能指标的简单介绍，大家可以简单了解一下。后期有任何问题，可以在网站给小编留言。

上一条：硅碳球的生产工艺

下一条：硅锰合金球的特点
